新聞中心: News Center

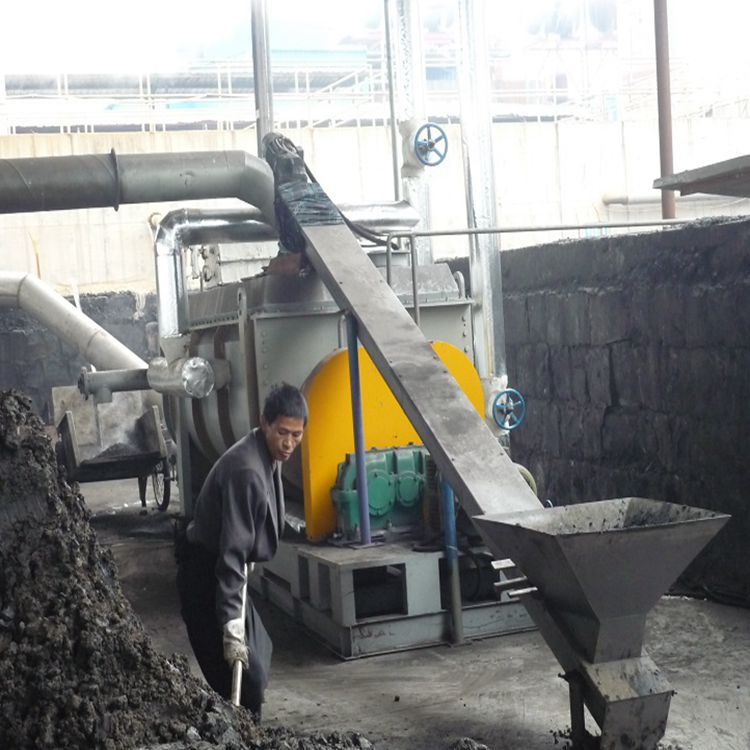

KLJ-150 空心槳葉干燥機污泥干化機污泥烘干機

信息來源：本站 | 發布日期： 2019-10-18 15:43:32 | 瀏覽量：2515

文章摘要：KLJ-150空心槳葉干燥機成套設備技術報告書

KLJ-150空心槳葉干燥機成套設備技術報告書

一、空心槳葉干燥機概述

空心槳葉干燥機是一種以熱傳導為主的臥式攪拌型連續干燥設備。因攪拌葉片形似船槳，故稱槳葉干燥機，國外也稱槽型干燥機或攪拌干燥機。

因該設備干燥所需要的熱量依靠熱傳導間接加熱，因此干燥過程不需或只需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失，提高了熱量利用率，是一種節能型干燥設備。槳葉干燥機廣泛應用于石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的干燥。

常州市蘇邦干燥設備有限公司在吸收國內外先進技術的基礎上，進行改進、優化設計的楔型空心槳葉干燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自清潔功能。

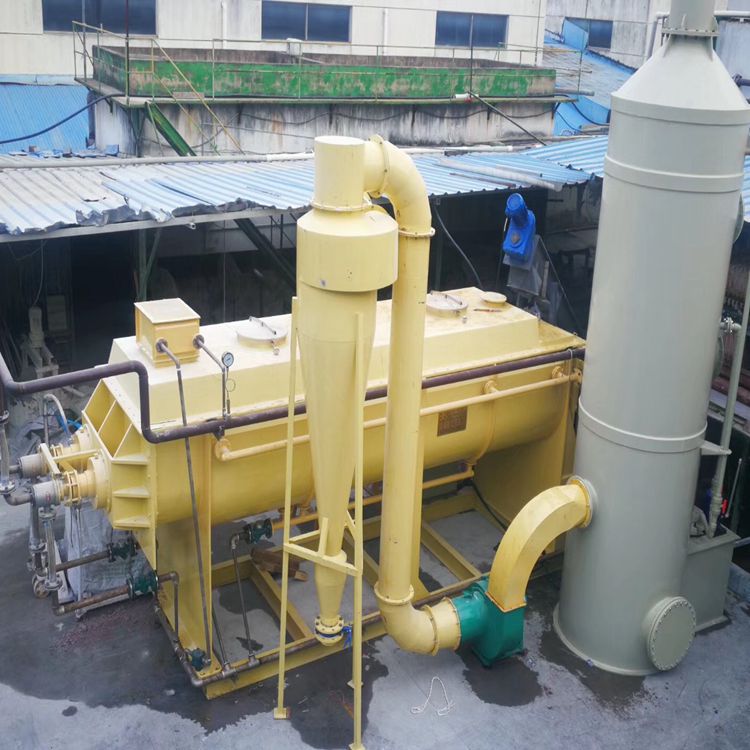

二、空心槳葉干燥機結構及工作原理

以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。

設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。

槳葉的排布和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，干燥均勻。此外，停留時間亦可調節。

空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。干燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以干燥后氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的干燥過程，可以大大提高溶劑濃度。由于槳葉結構特殊，物料在干燥過程中交替收到擠壓和松弛，強化了干燥。干燥室內物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鐘到幾小時內任意調節。另外，物料在干燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續干燥物料。

三、空心槳葉干燥機技術特點：

1、設備結構緊湊，有效傳熱面積大，占地面積小；

2、攪拌均勻、熱效率高、干燥效果好；

3、槳葉軸可相互嚙合，具有自清理作用，可防止物料粘壁；

4、能耗低，操作費用?。?nbsp;

5、粉塵夾帶小、物料損耗少；

6、間接加熱、不污染物料；

7、槳葉軸轉速低、不破壞產品形狀及性質；

8、設備操作彈性大，運行平穩可靠

四、KJG型空心槳葉干燥機的工藝參數：

4.1物料及相關設計參數：

1、物料名稱：污泥

2、濕處理量： 25T/h

3、初水份： 60%(濕基)

4、終水份： 20%(濕基)

5、熱源： 300℃ 導熱油加熱

6、除塵系統：水膜除塵器

7、設備材質：物料接觸部分不銹鋼304，其余A3制作

8、安裝：室內

9、電源： 380V 50HZ

10、環境： 20℃ 760mmHg φ=80%

4.2 物料衡算：

1、濕處理量： W_濕＝25 000kg/h

2、水份蒸發量： W_水＝W₁×(ω₁－ω₂)÷(1－ω₂)

＝25 000×(0.6－0.2)÷(1－0.2)＝12 500Kg/h

3、干品產量： W_干＝25 000－12 500= 12 500Kg/h

4.3 單套設備主要技術參數

1、型號： KJG-150 6臺

2、總傳熱面積： 153m²

3、槳葉傳熱面積： 105m²

4、有效容積： 16m³

5、主機轉速： 2～5rpm

6、停留時間： 90～180分鐘

7、熱源： 300℃ 導熱油加熱

8、傳動電機功率： 110kw 變頻調速總裝機功率：130kw

9、主機內尺寸：～7400×2500mm

10、主機外形尺寸：～13500×3600×3800 mm (長×寬×高)

五、配置一覽表(單臺)

序號	名稱	型號及規格	數量	材質	說明
1、進出料系統
1	進料系統		1	304	用戶自備
2	出料口		1	組件
2、主機上箱體
1	上蓋	KJG-150	1	組件	δ5 槽鋼加強保溫：δ50mm巖棉
2	加料口	φ400	2	304	δ4
3	排濕口	φ400	1	304	δ3
4	觀察口	φ400	2	304	δ3
5	上下箱體法蘭	KJG-150	2	Q235-A+304	δ20+3
6	新風補充換熱器	SRZ	200m²	Q235-A	導熱油
3、主機下箱體
1	內壁	長7400×2500mm	1	304
2	加熱夾套	夾套厚度25mm	1	Q345R
3	保溫			巖棉	外封：Q235-A
4	加強隔環		4	Q235-A
5	放料板		2	304
6	側出料口		2	304
7	端蓋板法蘭		2	Q235-A+304	δ25+3
8	端蓋板		2	Q235-A+304	δ25+3 一體式
9	填料座		4	Q235-A
10	軸承座		4	Q235-A	帶水冷卻夾套
11	軸承座壓蓋		4	Q235-A	加注潤滑油酯孔
12	主機底架		1	Q235-A	工字鋼
13	減速機平臺		1	Q235-A
4、主軸、傳動系統：
1	主軸		2	組件	無縫鋼管
2	中心管		2	Q235-A
3	槳葉片			304	打破口、加拉釘
4	旋轉接頭		2	組件	單頭雙向進出
5	調心滾子軸承		4		哈、瓦、洛
6	傳動齒輪		1	45#	齒面淬火
7	主嚙合齒輪		2	45#	齒面淬火
8	硬齒面齒輪減速機	ZSY	1		國茂/泰隆
9	彈性柱銷聯軸器		1
10	傳動電機	110kw	1	組件	變頻控制
5、除塵系統：
1	水膜除塵器	SMC-1800	1	304	循環水泵：0.75kw
2	引風機		1	Q235-A	18.5KW
6、控制系統
1	控制柜	標準控制柜	碳鋼噴塑	1套	普通按鈕控制，電機不防爆
2	電器元件	配套		1套	正泰
3	變頻器			1套	國內知名品牌
